石英Crystal工作原理是怎樣的,這么久還真沒仔細探討過
　　了解石英Crystal的工作原理是應用過程中必不可少的一步;了解相應的工作原理可以讓我們規避一些沒有必要的操作或是出現失誤的操作;是的,石英晶振在貼片的過程中往往會出現這樣那樣的問題,其中焊接是主要問題,并且在測試和應用過程中也會出現這樣那樣的異常情況,這時只要你了解其工作原理,只要不是晶振損壞,那么會很輕松的解決這樣的問題.

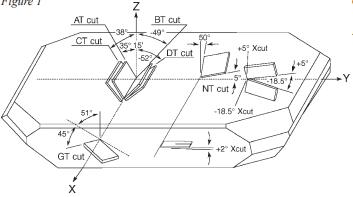

　　石英晶體單元通過將機械振動轉換為特定頻率的電流來充當振蕩器電路的控制元件.這是通過”壓電”效應實現的.壓電是由壓力產生的電.在壓電材料中,沿軸施加機械壓力將導致沿與第一軸成直角的軸產生電荷.在某些材料中,會發現正面壓電效應,這意味著在軸的末端施加電場會導致沿與第一個軸成直角的軸發生機械偏轉.石英在機械,電氣和化學特性方面特別適合制造頻率控制設備.多年來已經開發了在一定頻率和溫度范圍內振蕩的石英晶體單元.圖1顯示了石英石中特定元素的位置.

　　上面顯示的元素以各種模式振動,其中最重要的是拉伸,彎曲和剪切.振動模式?jīng)Q定了給定元件的最大頻率,穩定性與溫度的關系以及電阻.圖2顯示了各種振動模式,而圖3顯示了各種頻率穩定性與溫度的比較.

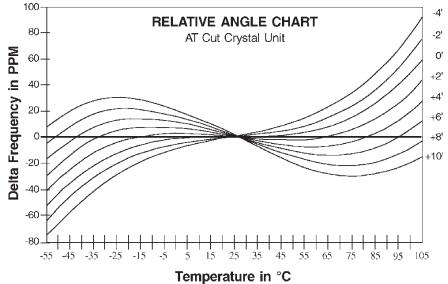

　　在各種元素中,”AT”切割已成為最流行的方法,因?yàn)樗梢栽谙鄬^高的頻率下使用,具有出色的頻率對溫度穩定性,并且可以以合理的價格廣泛使用.圖4顯示了”AT”切割晶體單元的頻率與溫度的關系.

　　基本與泛音
　　在指定”AT”切割晶體單元時,主要要考慮這一點.隨著諧振器板的厚度減小,這些單元的頻率增加.在某些時候,通常在30MHz左右,平板變得太薄,無法進行有效的處理.由于”AT”將在基頻的奇數整數倍處發生諧振,因此在訂購更高頻率的晶體時,有必要指定所需的泛音順序.
　　驅動水平
　　驅動電平是晶體耗散的功率.驅動級別通常以微瓦或毫瓦為單位指定,典型值為100微瓦.
　　以上就是有關于石英晶體工作原理的所有內容了,本文只是就其進行了淺略的講解,但也足以讓諸位知曉其中奧妙了,只是如果想要了解更多,更深入的話,歡迎聯系我們,一起來探討,泰河電子隨時恭候.
