首頁應用案例醫療產品Microcrystal晶振,微晶貼片晶振,OV-7604-C7晶振

Microcrystal晶振,微晶貼片晶振,OV-7604-C7晶振

產品型號：90797267
晶振頻率：32.768KHZ

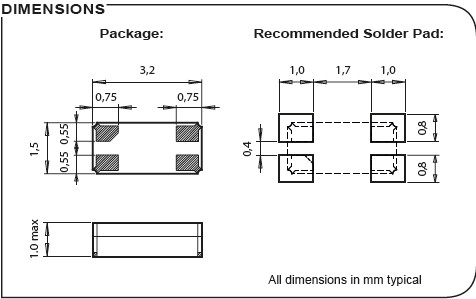

晶振尺寸：3.2*1.5*1.0mm 詳細資料參考PDF
產品應用： 小尺寸的貼片石英晶振，目前生產上采用了高技術的封裝模式，光刻石英晶片技術，并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多...

    瑞士微晶晶振,1978年成立于瑞士格倫興,為Swatch Group的供貨商,提供手表音叉式晶體的產品.
    而今,微晶已經發展成為一家在微型音叉式石英晶體(32kHz ~ 250MHz)、實時時鐘模塊、晶振和OCXO晶體振蕩器,有源晶振等多個領域的領導供貨商,為世界一流的終端產品制造商提供從設計到量產的全方位支持,服務范圍涵蓋手機、計算機、汽車電子、手表、工業控制、植入式醫療及其他高可靠性產品.
    微晶晶振在瑞士、泰國建有石英晶振,晶體振蕩器生產中心,及遍布世界各地的代表處.我們所有的產品都得到ISO9001和ISO14001的認證,并達到RoHS,REACh等規范的要求.全球約550個員工的責任感和奉獻精神是我們成功的基石.我們對管理、環境、社會責任都有明確的行為準則（比如對有爭議的原材料的問題上）,這些是我們在未來保持競爭優勢的主要原因.

Microcrystal晶振,微晶貼片晶振,OV-7604-C7晶振，頻率24 – 50MHZ，封裝尺寸：3.2*1.5*0.75mm

微晶晶振規格	單位	OV-7604-C7晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準), (±50 × 10^-6 ～ ±20 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.cecs.net.cn
頻率溫度特征	f_tem	±10 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

    自動安裝時的沖擊
    自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
    每個封裝類型的注意事項
    （1）陶瓷包裝產品與SON產品
    在焊接陶瓷封裝產品和SON產品 (MC-146晶振,RTC-****NB,RX-****NB) 之后，彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時，務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
    陶瓷包裝產品
    在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
    （2）陶瓷封裝產品
    在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時，在溫度長時間重復變化時可能導致端子焊接部分發生斷裂，請事先檢查焊接特性。
    （3）柱面式產品
    產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂），也可能導致氣密性和產品特性受到破壞。當晶體產品的引腳需彎曲成下圖所示形狀時，應在這種場景下留出0.5mm的引腳并將其托住，以免發生分裂。當該引腳需修復時，請勿拉伸，托住彎曲部分進行修正。在該密封部分上施加一定壓力，會導致氣密性受到損壞。所以在此處請不要施加壓力。另外，為避負機器共振造成引腳疲勞切斷，建議用粘著劑將產品固在定電路板上。
    ●安裝示例
    (4)DIP 產品
    已變形的引腳不能插入板孔中。請勿施加過大壓力，以免引腳變形。
    （5）SOJ 產品和SOP 產品
    請勿施加過大壓力，以免引腳變形。已變形的引腳焊接時會造成浮起。尤其是SOP產品需要更加小心處理。

質量政策
    微晶晶振環保基本理念：
    1.作為良好的企業市民,遵循本公司的行動方針,充分關心維護地球環境.遵守國內外的有關環保法規.
    2.保護自然環境,充分關注自然生態等方面的環境保護,維持和保全生物多樣性.
    3.有效利用石英晶體,貼片晶振材料資源和能源,認識到資源和能源的有限性,努力進行石英晶振,有源晶體振蕩器,水晶振蕩子等原材料的有效利用.
    4為構建循環型社會做出貢獻,致力于減少廢棄物及廢棄物的再利用核再生循環,努力構建循環型社會.
    5.推進晶振,石英晶振,有源晶振,壓控振蕩器, 壓電石英晶體、有源晶體等元器件的環保型業務,充分發揮綜合實力,推進環保型業務,為減輕社會的環境負荷做出貢獻.
    6.建立環境管理系統,充分運用環境管理系統,設定環境目的和目標,定期修正,不斷改善,努力預防環境污染.
