首頁進口晶振泰藝石英晶振,小體積晶振,X3 1612mm封裝貼片晶體

泰藝石英晶振,小體積晶振,X3 1612mm封裝貼片晶體

產品型號：91637549
晶振頻率：26.000~54.000MHZ

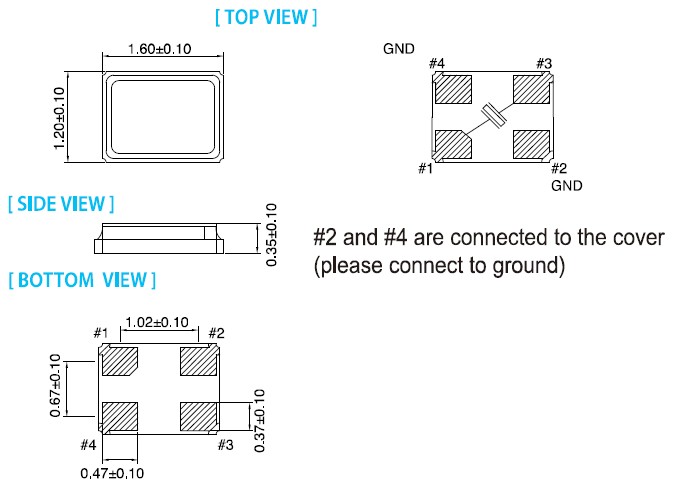

晶振尺寸：
產品應用： 是民用小型無線數碼產品的最佳選擇小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛

　　在2010年全球石英晶振廠家排名中,占據首位.泰藝僅此一項水晶振動子行業就能足矣讓電子世界的人都敬佩不已.泰藝晶振以32.768KHZ晶振稱霸晶振行業,主要消費在手機,PCB,等電子產品.同時泰藝以提供原子鐘的精準振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到泰藝本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的表面聲波（SAW）元器件.泰藝拓優科夢把半導體（IC）稱之為“產業之米”,并認為晶體元器件更是離不開的“產業之鹽”.將進一步致力于小型、高穩定、高精度晶體元器件的開發,為現有的應用程序以及生活新藍圖開拓廣闊前景. 泰藝晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得泰藝拓優科夢的晶振元器件已以23%的市場占有率位于業界第一.泰藝晶振官網:http://m.cecs.net.cn/TCXO/

　　SMD晶體3225mm尺寸，2520mm,2016mm等尺寸，在生產工藝上采用了高精密點膠技術：晶片膠點的位置、大小：位置準確度以及膠點大小一致性，通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內。
　　石英晶振內部石英晶片均采用了全自動壓電石英晶片清洗技術，采用高壓噴淋清洗，兆聲振動的原理，一個全自動、清洗過程由PLC控制，由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等，操作自動化程度高，除上下工件需要人工外，其余全部由設備自動完成。根據需要，對速度，溫度，時間等參數進行調整，使之最大限度的滿足工藝需要。能最大限度除去晶片污染物，并防止人工污染。
　　3225mm晶體252mm，2016mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
規格書

晶振各項參數	符號	X3 1612mm貼片晶振規格說明	需知條件
額定頻率范圍	f_nom	26.000MHz~54.000MHz	基頻,對于超出標準的規格說明,請聯系我們以便獲取信息.
儲存溫度	T_stg	-55°C~+125°C	裸存
工作溫度	T_use	-40°C~+85°C
激勵功率	DL	200µWMax.	推薦:1µW~100µW
頻率公差	f_tol	±50×10-6 (標準), (±15×10-6 ~±50×10-6 可用)	+25°C對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
頻率溫度特征	f_tem	±30×10-6/-20°C~+70°C	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
負載電容	CL	7pF~∞	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
串聯電阻（ESR）	R1	如下表所示	-40°Cto+85°C, DL=100µW
頻率老化	f_age	±3×10-6 /yearMax.	+25°C,第一年

　　晶振產品線路焊接安裝時注意事項
耐焊性：
　　加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品,建議使用SMD晶振產品。在下列回流條件下,對晶體產品甚至SMD產品使用更高溫度,會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前,應檢查焊接溫度和時間。同時,在安裝條件更改的情況下,請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品

晶體產品類型	晶體焊接條件
插件型,是指晶體采用引腳直插模式的情況下比如：橢圓形引腳插件,圓柱晶體引腳插件	手工焊接+300°C或低于3秒鐘請勿加熱封裝材料超過+150°C
SMD型,是指晶體采用SMT高速焊接,或者回流焊接情況下,有些型號晶體高溫可達260°,有些只可達230°	+260°C或低于@最大值 10 s 請勿加熱封裝材料超過+150°C

(2)SMD產品回流焊接條件圖
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑
