首頁進口晶振石英水晶振動子,XX-3225諧振器,臺灣泰藝石英貼片晶振

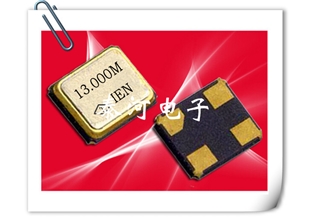

石英水晶振動子,XX-3225諧振器,臺灣泰藝石英貼片晶振

產品型號：20370258
晶振頻率：12.000~40.000MHZ
晶振尺寸：
產品應用： 石英水晶振動子,XX-3225諧振器,臺灣泰藝石英貼片晶振,超小型石英晶片的設計...

石英水晶振動子,XX-3225諧振器，臺灣泰藝石英貼片晶振，超小型石英晶片的設計：石英晶片的長寬尺寸已要求在±0.002mm內，由于晶片很小導致晶體的各類寄生波(如長度伸縮振動，面切變振動)與主振動(厚度切變振動)的耦合加強，從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作，從而導致產品在客戶端不能正常使用，研發及生產超小型石英晶體元器件完成晶片的設計特別是外形尺寸的設計是首要需解決的技術問題，公司在此方面通過理論與實踐相結合,模擬出一整套此晶片設計的計算機程序，該程序晶片外形尺寸已全面應用并取得很好的效果。超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,也是特別要求高可靠性的引擎控制用CPU的時鐘部分.

晶振各項參數	符號	XX-3225石英晶體參數規格說明	需知條件
額定頻率范圍	f_nom	12.000MHz ~ 40.000MHz	基頻,對于超出標準的規格說明,請聯系我們以便獲取信息.
儲存溫度	T_stg	-40~ +85°C	裸存
工作溫度	T_use	-10~ +60°C
激勵功率	DL	10μW (2.0μW Max)	推薦:1µW ~ 100µW
頻率公差	f_tol	±10ppm~±60ppm	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
頻率溫度特征	f_tem	±30 × 10-6/-20°C ~ +70°C	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
負載電容	CL	5pF ~ ∞	對于超出標準的規格說明,請聯系我們以便獲取相關的信息.
串聯電阻（ESR）	R1	120kΩ Max.	-40°C to +85°C, DL = 100µW
頻率老化	f_age	±1 × 10-6 / year Max.	+25°C,第一年

使用臺灣泰藝諧振器產品時，請在產品規格說明或產品目錄規定使用條件下使用。
晶體產品的設計和生產滿足它的規格書,通過嚴格的出廠前可靠性測試以提供高質量高可靠性的產品.但是為了產品的品質和可靠性,必須在適當的條件下存儲,安裝,運輸.請注意以下的注意事項并在最佳的條件下使用產品,我們將對于客戶按自己的判斷而使用產品所導致的不良不負任何責任。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH(請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容)。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

臺灣泰藝諧振器和實時時鐘模塊

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方(在20 mm范圍之間)。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

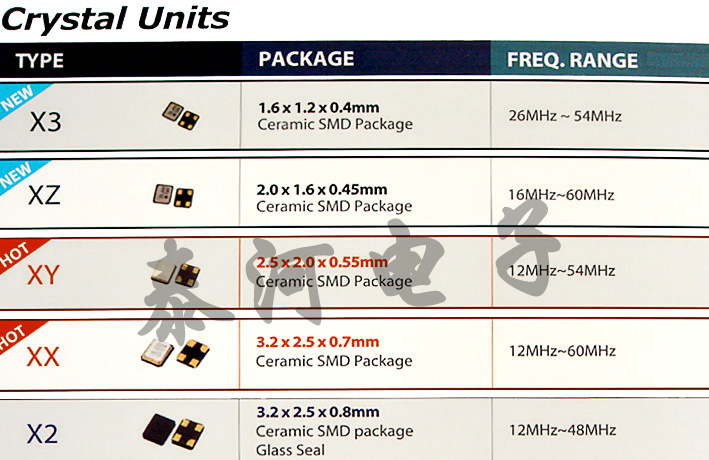

　　廣泛用途石英晶體(Crystal)，小型化貼片晶振(SMD Crystal)，一般及精密有源晶振(XO)，小型化貼片石英晶體振蕩器(SMD XO)壓控有源晶振(VCXO)，壓控溫補振蕩器(VC/TCXO)，恆溫石英晶振 (OCXO).
未來展望
銷售：發展自有品牌及策略性客戶、拓展全球化渠道。
產能：經濟化、規模化。
產品：高頻、高精度、輕、薄、短、小。
制程：標準化、自動化、信息化與彈性化。
供應鏈：交期短、庫存低。

泰藝電子自公司成立以來，秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』

　　自從歐盟頒布各項綠色環保指令(如RoHS)后，世界各國已陸續制定公布相關之法令規章，推動「綠色產品」的發展。泰藝電子為了對環境與人類貢獻一己之力，導入綠色設計之概念，致力生產符合國際綠色環保指令與客戶特殊要求之產品。我們知道，人類的永續發展需要干凈的環境，如果我們產品中的物質會對環境造成污染，影響到人類生存的基本條件，不論產品的功能再先進再齊全，也無法對環境與社會帶來多大的幫助。

　　為追求生產綠色產品之目標，將環保理念納入采購流程中，采購人員于收集市場資訊時，優先提供符合「泰藝電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考，并依其要求提供符合規范之樣品與規格。原材物料承認時，采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告，經原材物料相關審驗單位審查通過后，方可使用。

臺灣泰藝電子成立于民國89年3月，前身為泰電電業股份有限公司電子部(民國65年設立),是一家專業石英頻率控制元件制造商.主要產品包括『石英振蕩子』、『石英振蕩器』、『壓控石英振蕩器』、『溫度補償石英振蕩器』，并且是臺灣唯一擁有生產『恒溫控制石英振蕩器』技術的制造商,完整的產品線提供一次性購足的服務.

泰藝電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺

灣臺北、美國、歐洲以及中國大陸等地，客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業。泰藝電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英相關制造技術專利；未來將持續加強開發，以成為全球石英頻控元件領導者之目標邁進。

泰藝電子以嚴謹的質量管制系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英頻率元件的需求。
